Измерение характеристик СВЧ радиотехнических устройств на современных приборах

Наша компания предоставляет услуги по измерению и диагностике СВЧ радиоэлектронных устройств и систем с использованием современного оборудования, среди которого:

• Анализатор спектра и сигналов – проведение измерений частотных и амплитудных параметров спектра сигналов в автоматическом и ручном режимах в диапазоне частот до 43ГГц (до 110 ГГц с опцией преобразователя частоты).
• Векторный анализатор цепей – проведение измерений комплексных коэффициентов передачи и отражения линейных устройств, а также различных параметров нелинейных цепей (до 110 ГГц с опцией преобразователя частоты).
• Генератор сигналов – проведение измерений СВЧ устройств в диапазоне до 44 ГГц (до 110 ГГц с опцией преобразователя частоты).
• Генератор шума – проведение измерений по определению шумовых характеристик устройств в диапазоне до 50 ГГц.

Наши специалисты проводят измерения в соответствии с международными стандартами, обеспечивая высокую точность и достоверность результатов.

Полный перечень измерительных возможностей и технические характеристики оборудования доступны по запросу.

Разработка радиоэлектронной аппаратуры

Мы создаем инновационные решения в области СВЧ радиоэлектроники, охватывая полный цикл – от проектирования до производства. Наши компетенции включают:

• Разработка СВЧ радиолокационных систем – создание компактных радаров ближнего и среднего радиуса действия, датчиков движения, а также специализированных РЛС для промышленного и специального применения.
• Приемопередающие устройства и системы связи – проектирование приемников и передатчиков в широком частотном диапазоне.
• Измерительные лабораторные комплексы – разработка детекторов, генераторов и тестового оборудования для контроля характеристик радиоэлектронных устройств.

Изготовление металлических корпусных деталей

ООО "Квантум-ЦТ" также осуществляет механическую обработку металлов для производства корпусных элементов радиоаппаратуры.

Наши возможности:

• Изготовление деталей из алюминия, стали и других сплавов
• Фрезерная и сверлильная обработка на собственном оборудовании
• Производство корпусов РЭА, монтажных панелей, экранирующих элементов

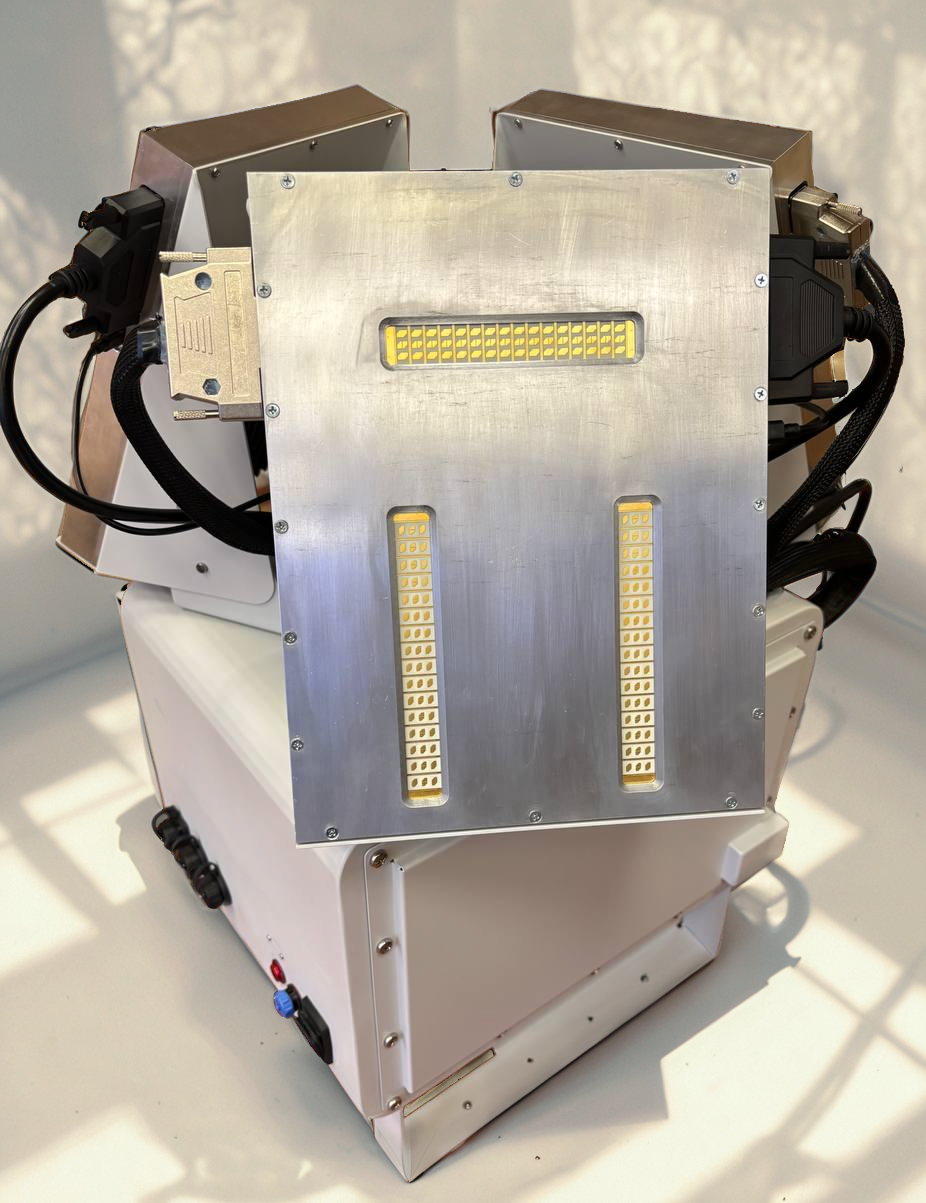

Ключевые преимущества

• Компактность и экономичность
  • Малые массогабаритные характеристики
  • Меньшее количество компонентов по сравнению с системами на базе АФАР и поворотных конструкций
  • Существенное снижение стоимости без потери эффективности
• Высокая точность обнаружения
  • Чувствительность к целям с ЭПР от 0,05 м² (малоразмерные БПЛА)
  • Точность определения координат: 0,5° по азимуту, 1° по углу места
• Гибкость применения
  • Два варианта исполнения: кругового и секторного обзора
  • Быстрое обновление данных (до 0,02 с)
  • Поддержка высокоскоростных целей (до ±50 м/с)

Технические характеристики

Параметр	Значение
Диапазон частот	24,05–24,25 ГГц
Дальность обнаружения	до 1500 м (для цели с ЭПР 0,05 м²)
Углы обзора (круговой вариант)	Азимут: ±360°, Угол места: -10°...+80°
Углы обзора (секторный вариант)	Азимут: ±60°, Угол места: -10°...+80°
Точность определения	0,5° (азимут) × 1° (угол места)
Скорость обновления	0,02–1 с (регулируемая)
Макс. скорость цели	±50 м/с

Области применения

• Охрана периметров
• Защита от БПЛА
• Контроль воздушного пространства в условиях ограниченной видимости

Продукт создан при поддержке Фонда содействия развитию малых форм предприятий в научно-технической сфере
