Лабораторный комплекс по электромагнитным волнам

Модульный набор для изучения распространения электромагнитных волн в свободном пространстве и линиях передачи. Методически связан и готов к внедрению в учебный процесс.

Получить КП Назад к продуктам

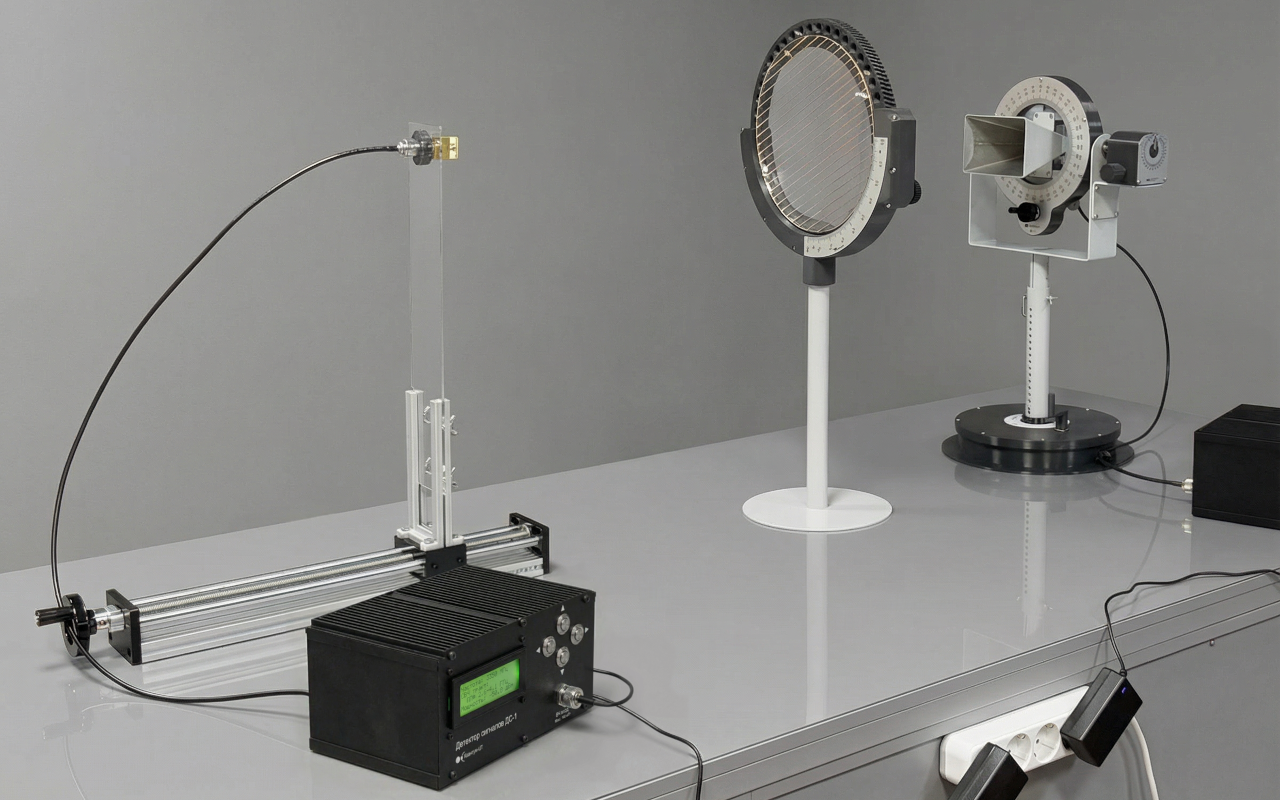

Лабораторный комплекс

Базовый состав комплекса

Комплекс предназначен для комплексного изучения процессов распространения электромагнитных волн. Все установки выполнены на единой аппаратной базе и связаны методически, формируя целостное понимание волновых процессов и принципов построения радиотехнических систем.

Единая аппаратная база
Модульная конструкция позволяет комбинировать установки, проводить последовательные лабораторные работы и быстро готовить рабочие места.

Генератор и детектор сигналов

Генератор сигналов

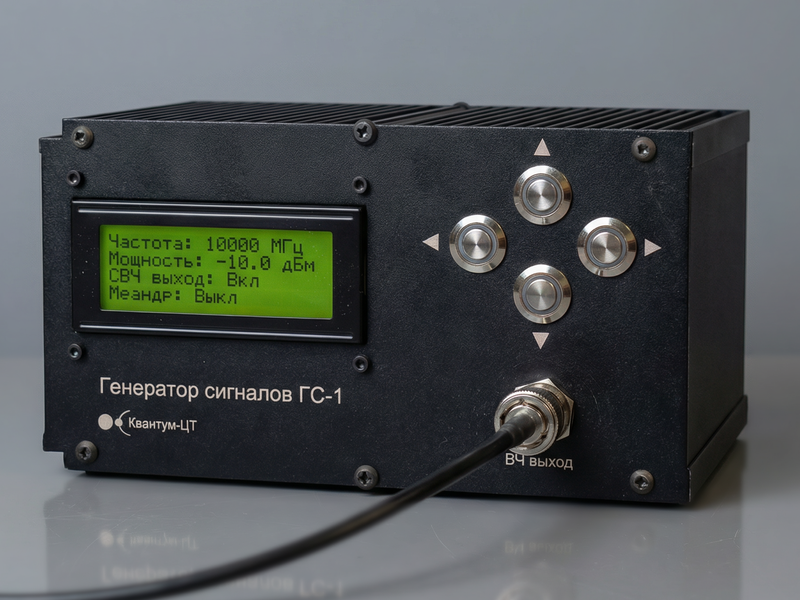

Генератор ГС-1

ВФПР.468171.001

  • Частотный диапазон: 100 МГц — 12 ГГц
  • Уровень выходной мощности: ≥ -5 дБм
  • Управляемый аттенюатор: -40 дБ — 0 дБ
  • Цифровой индикатор частоты
  • Габариты: 220 × 208 × 115 мм
Детектор сигналов

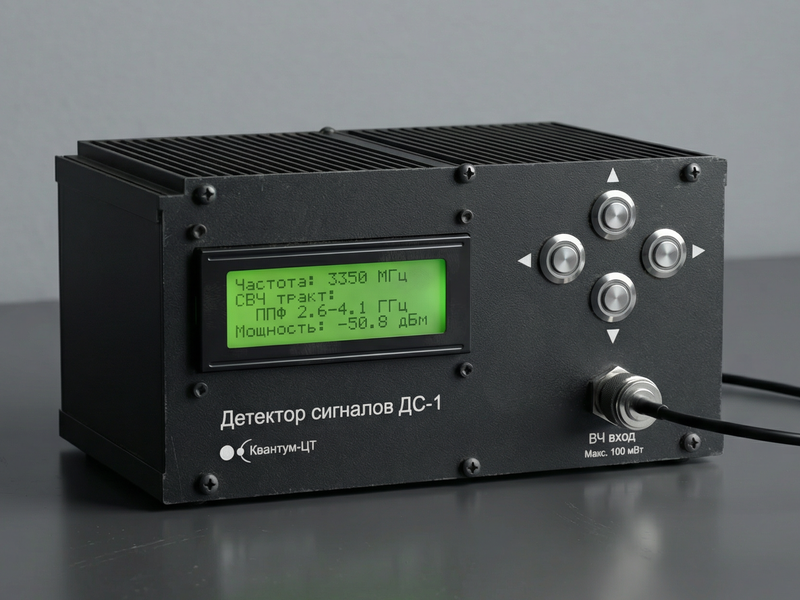

Детектор ДС-1

ВФПР.464341.001

  • Частотный диапазон: 100 МГц — 12 ГГц
  • Динамический диапазон: ≥ 50 дБ
  • Минимальная мощность: -56 дБм
  • Габариты: 220 × 208 × 115 мм

Линии передачи

Двухпроводная линия

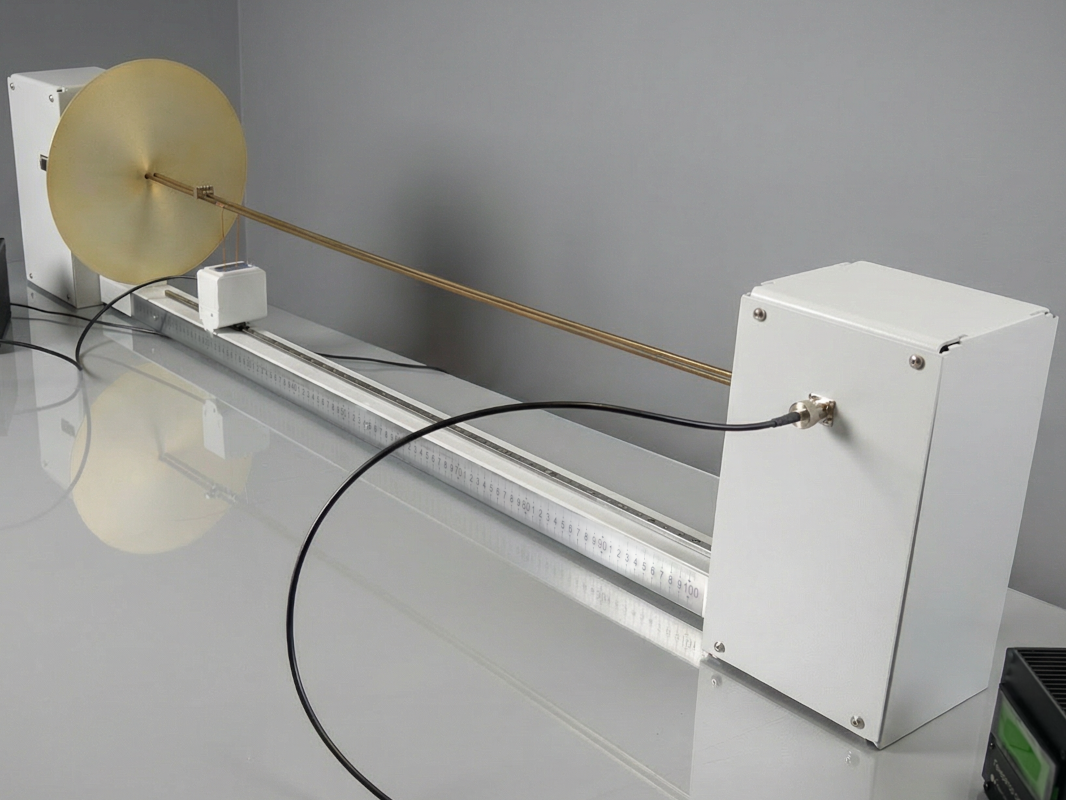

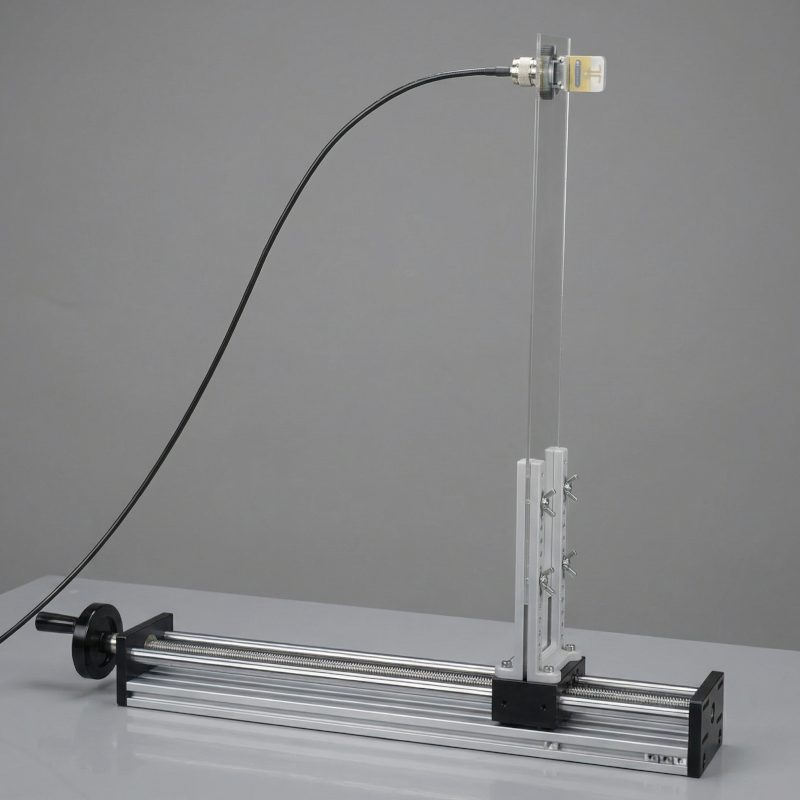

Двухпроводная линия

  • Диаметр проводника: 6 мм
  • Перемещение диска: 0 — 150 мм
  • В комплекте: каретка анализа поля, согласующее устройство, активные индуктивная и емкостная нагрузки
Волноводная линия

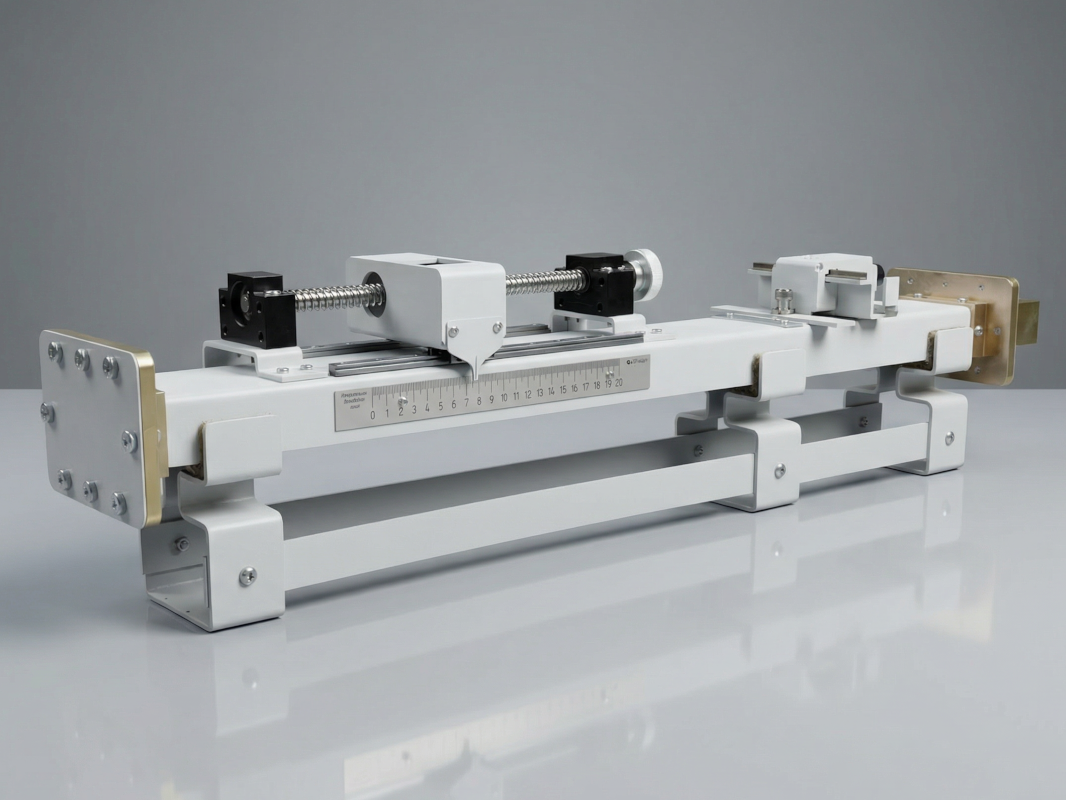

Волноводная линия

  • Частотный диапазон: 2,6 — 4,0 ГГц
  • Сечение: 72 × 34 мм
  • Ход зонда: 180 мм вдоль, 70 мм поперёк
Коаксиальная линия

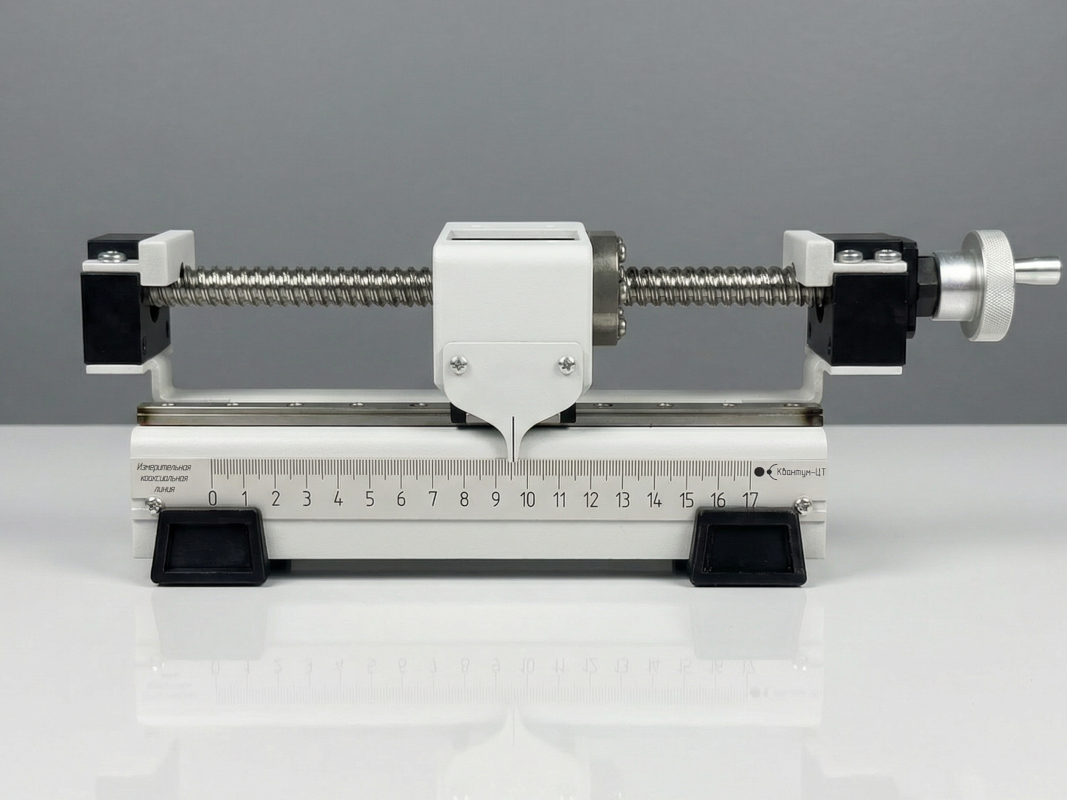

Коаксиальная линия

  • Частотный диапазон: 2,6 — 4,0 ГГц
  • Ход зонда вдоль линии: 120 мм

Антенное и сопутствующее оборудование

Антенна

Антенна с механизмом перемещения

Приём/передача СВЧ колебаний в диапазоне длин волн 3 см.

Опорно-поворотное устройство

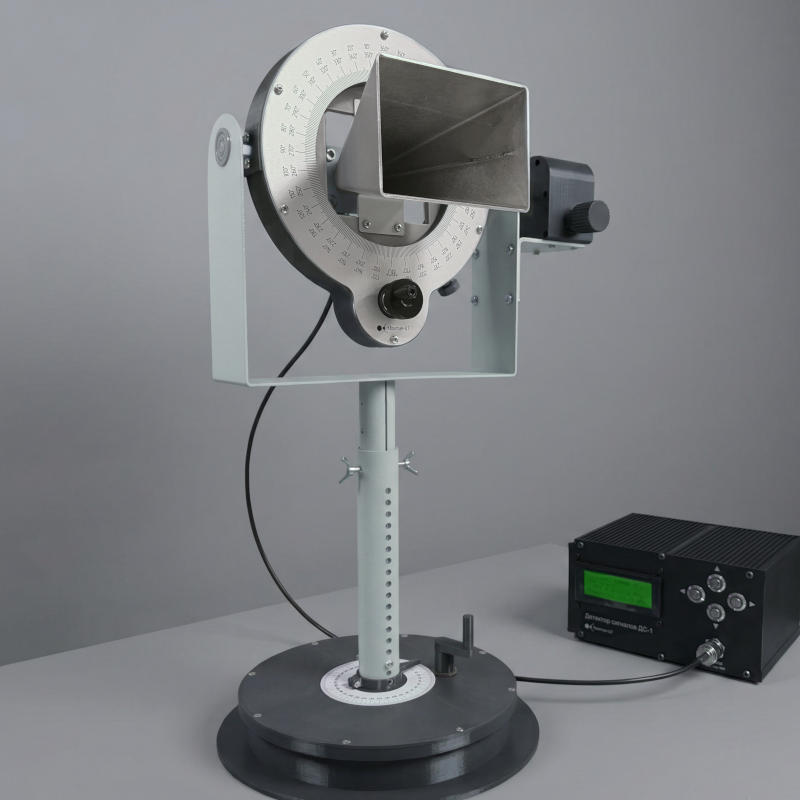

Опорно-поворотное устройство

Поворот по азимуту, угломесту и крену. Стандартные антенны входят в комплект.

Поляризационная решётка

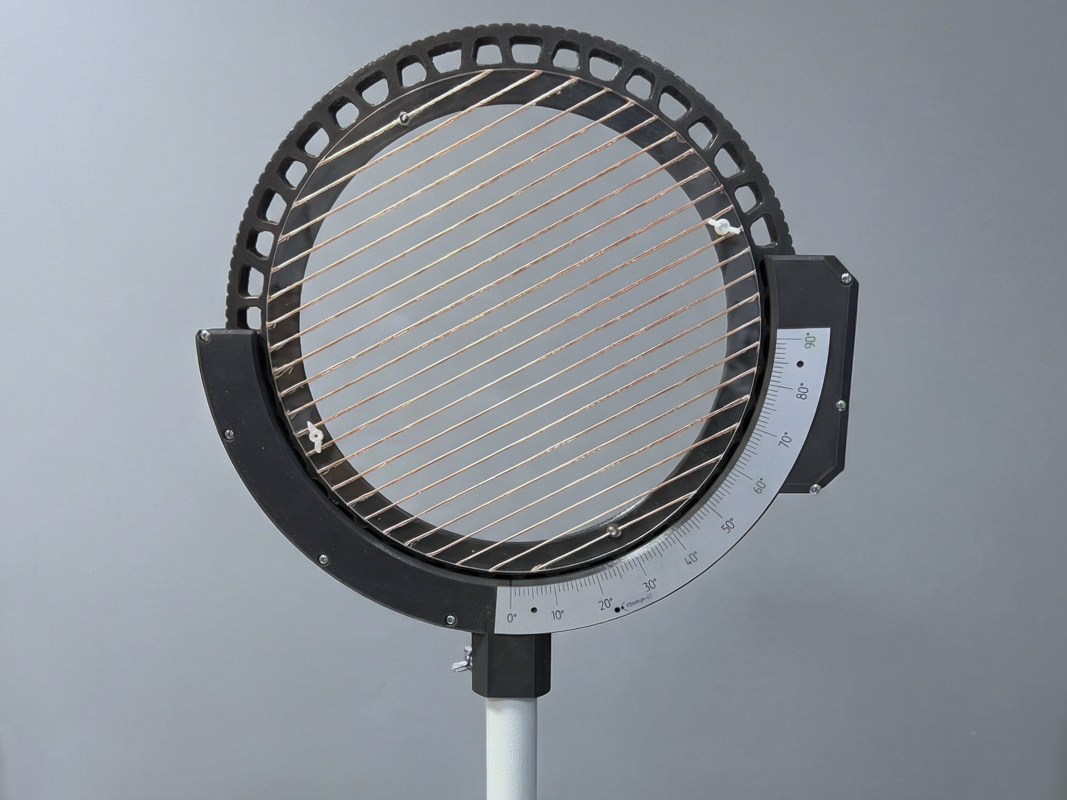

Держатель для образцов сред и поляризационной решётки.

Экран с кольцами

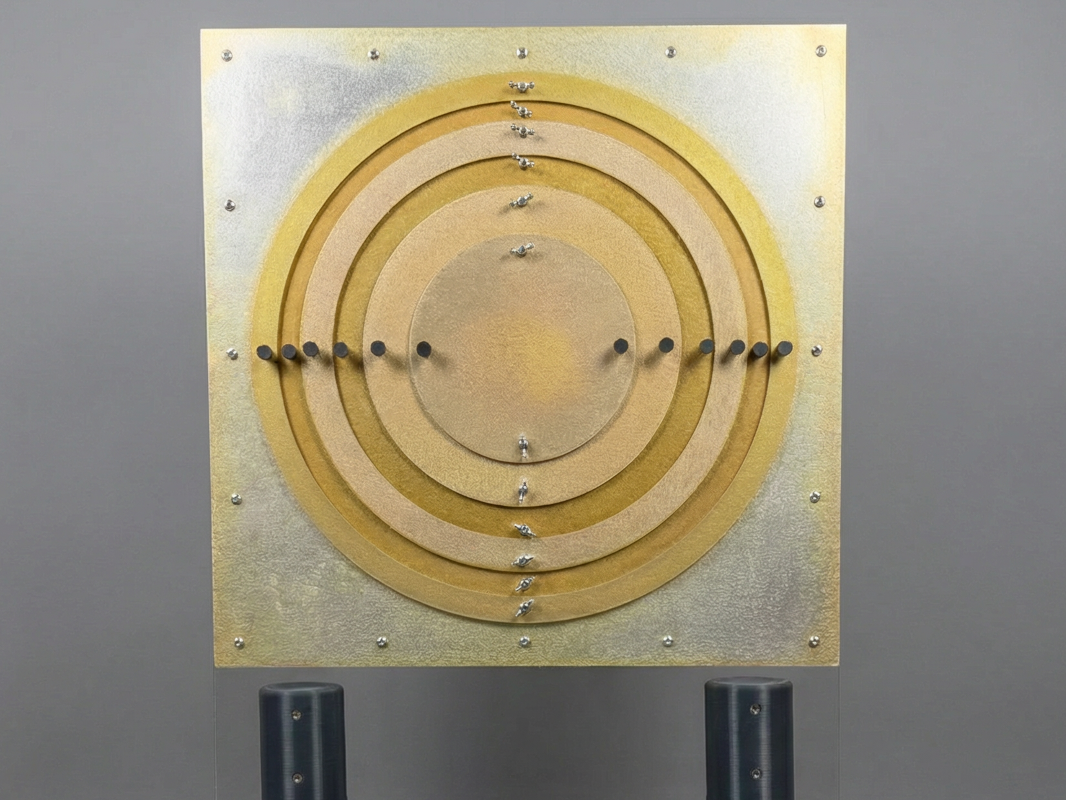

Экран с набором металлических колец (зоны Френеля).

Диэлектрическая подставка

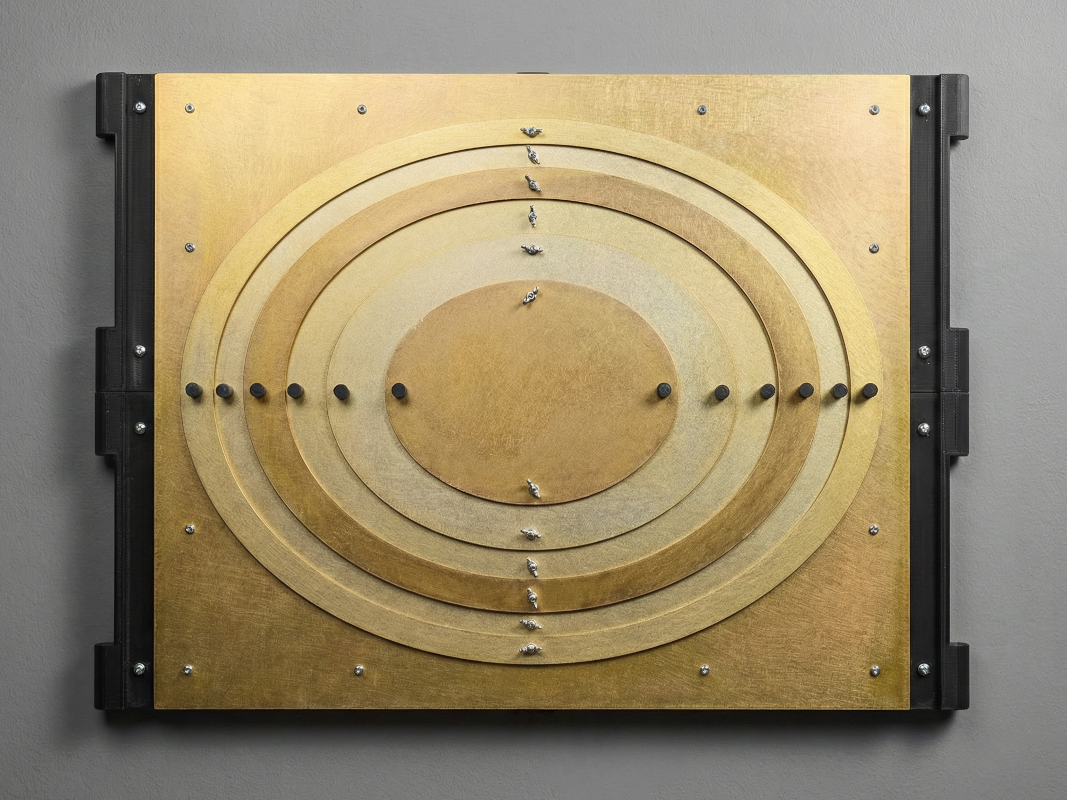

Диэлектрическая подставка с металлическими эллиптическими кольцами.

Примеры лабораторных установок

Исследование зон Френеля

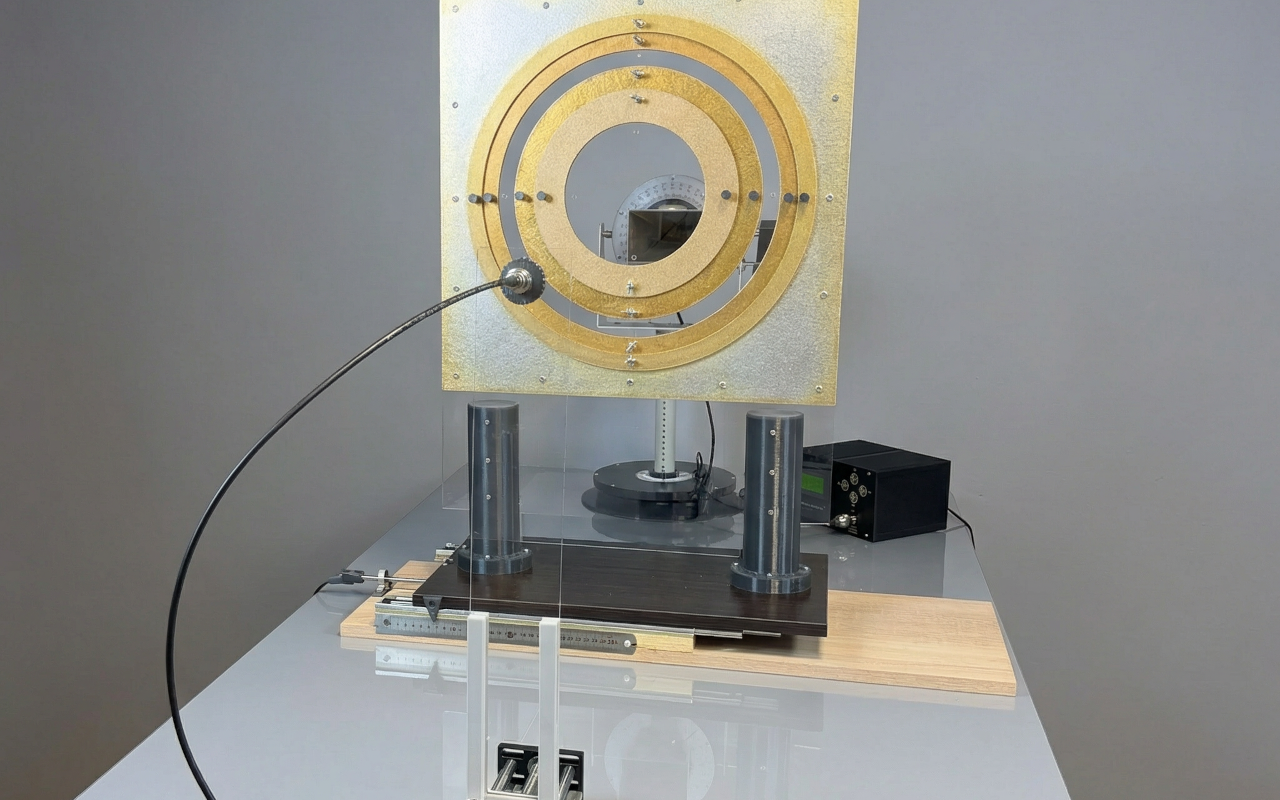

Исследование зон Френеля

  • Формирование поля и дифракция
  • Перекрытие зон
Режимы линии передачи

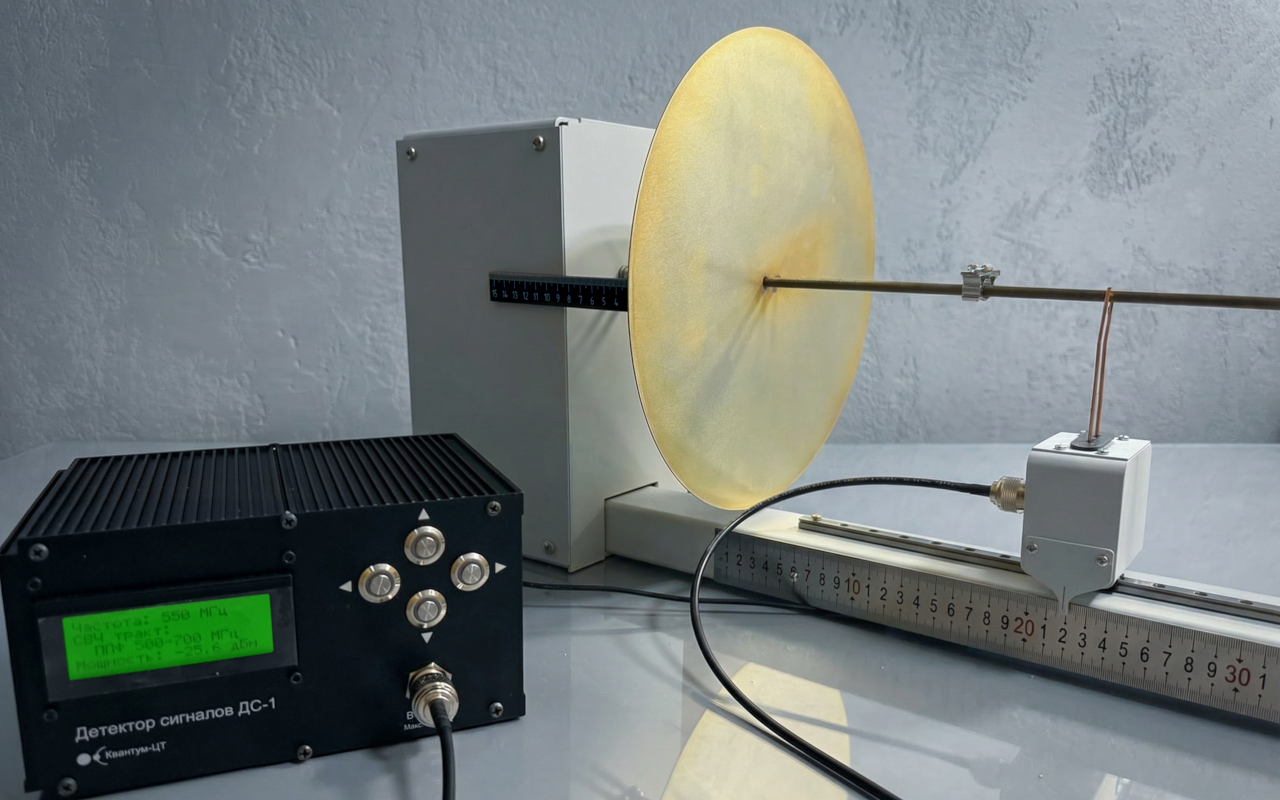

Режимы линии передачи

  • Согласованный режим, КСВ
  • Короткое замыкание, холостой ход, реактивные нагрузки
Прямоугольный волновод

Прямоугольный волновод

  • Структура поля моды H₁₀
  • Дисперсия, фазовая и групповая скорость
  • Критическая частота
Свойства волн

Свойства электромагнитных волн

  • Отражение от металла и диэлектрика
  • Интерференция и поляризация

Целевая аудитория

ВУЗы

  • Радиотехнические и физические факультеты
  • Факультеты электроники и связи
  • Инженерные специальности

Техникумы

  • Радиотехнические отделения
  • Отделения связи и телекоммуникаций
  • Электротехнические специальности

Нужна методичка или состав поставки?

Свяжитесь с нами — предоставим материалы, сроки и условия поставки.
